une borne d’arcade avec XBOX et Coin OPS… Le Final !!! 6/6

images-vrac-smilie-sauter-joie-imgVoilà, c’est fini ! (On va pas s’dire au revoir comme sur le quai d’une gare – J.L Aubert)…

Notre borne est finie !

Notre XboxCab est prête !

Fontaines de f… dans mon salon !

Les dernières photos et explications en cliquant sur « Lire la suite »…

Il manquait quoi déjà ?

La dernière fois nous en étions resté à une borne montée, fonctionnelle mais sans vitre principale, sans décor et sans peinture.

La vitre et le décor

Dans notre cas, la vitre fait 50cm de haut par 53 de large, son inclinaison étant différente de l’écran nous allons faire une fenêtre dans notre décor qui ne sera pas carrée.
Plutôt que de calculer (sinus, cosinus et j’en passe…), il suffit de poser son plexi dans son emplacement définitf sans ôter les couches de film protecteur, se mettre bien en face et utiliser un marqueur pour positionner les quatres coins de notre fenêtre.
Après on retire notre vitre et on mesure directement l’espace entre les marques.

Nous avons monté notre décor à partir de plusieurs images rippées sur google.

cache plexi

Notez la fenêtre en forme de trapèze…

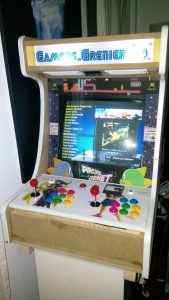

Borne Plexi Ecran

On y est presque…

















Un peu de peinture ?

Avant de peindre, on démonte tout ce qu’on peut et on protège le reste.

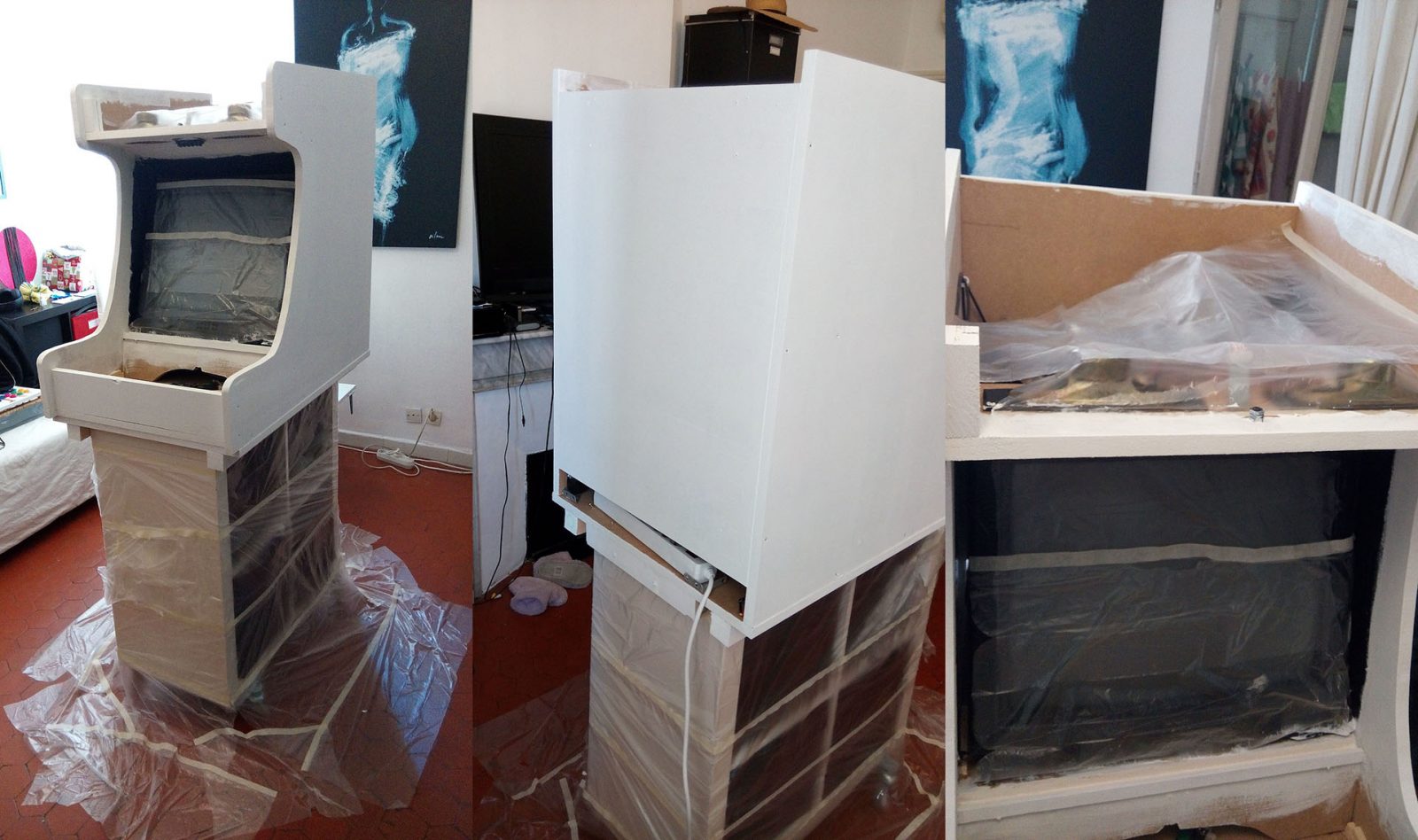

Peinture globale

du plastique, rien de tel que le plastique… limite Dexter…

Quelques détails.

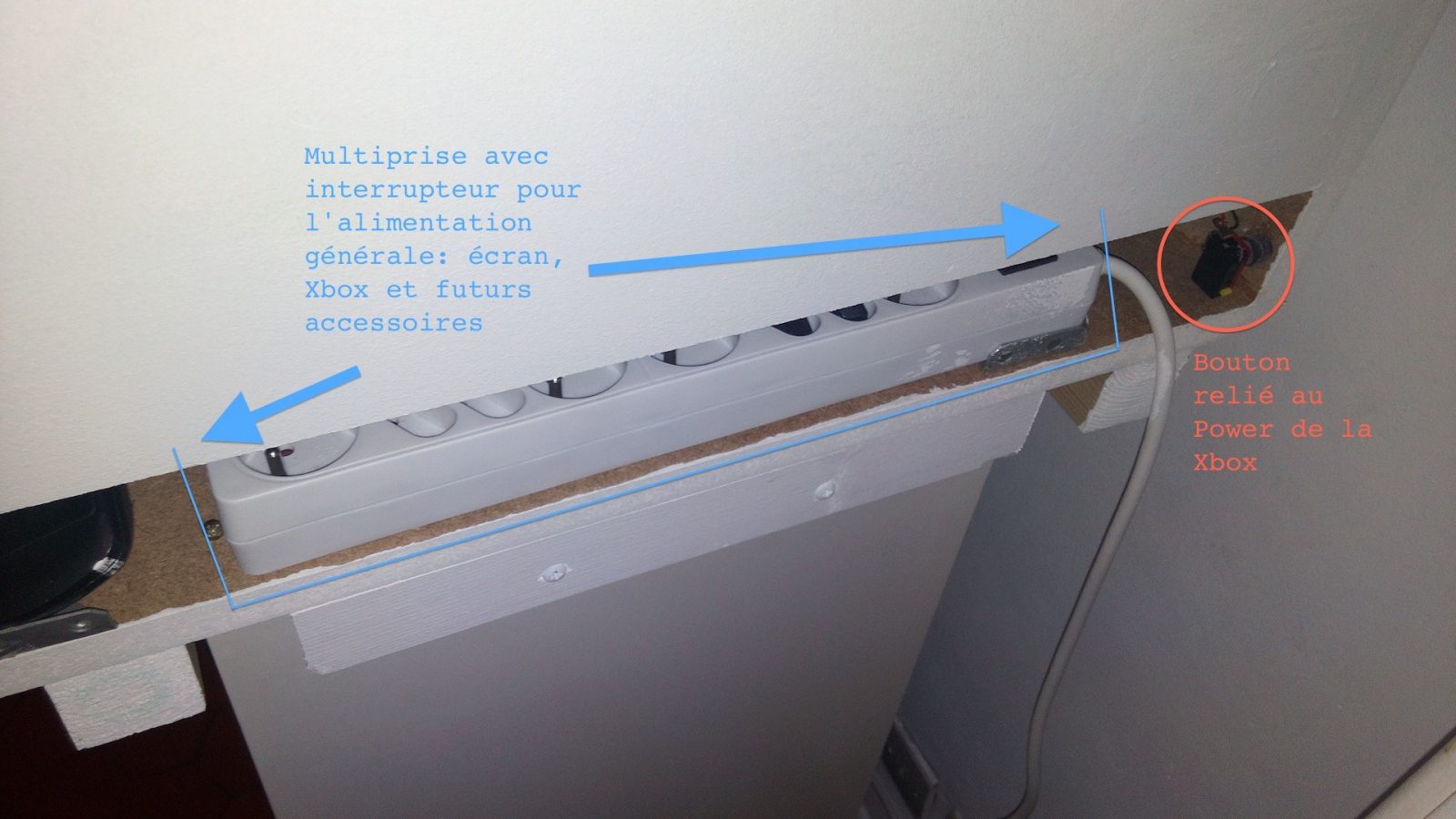

Pour allumer notre borne avec le moins de manipulations, nous avons tout branché sur une multiprise avec interrupteur (fixée dans la borne), nous avons positionné notre TV sur « on » et nous avons déporté le bouton « Power » de la Xbox à côté du bouton général.

Alim + Power

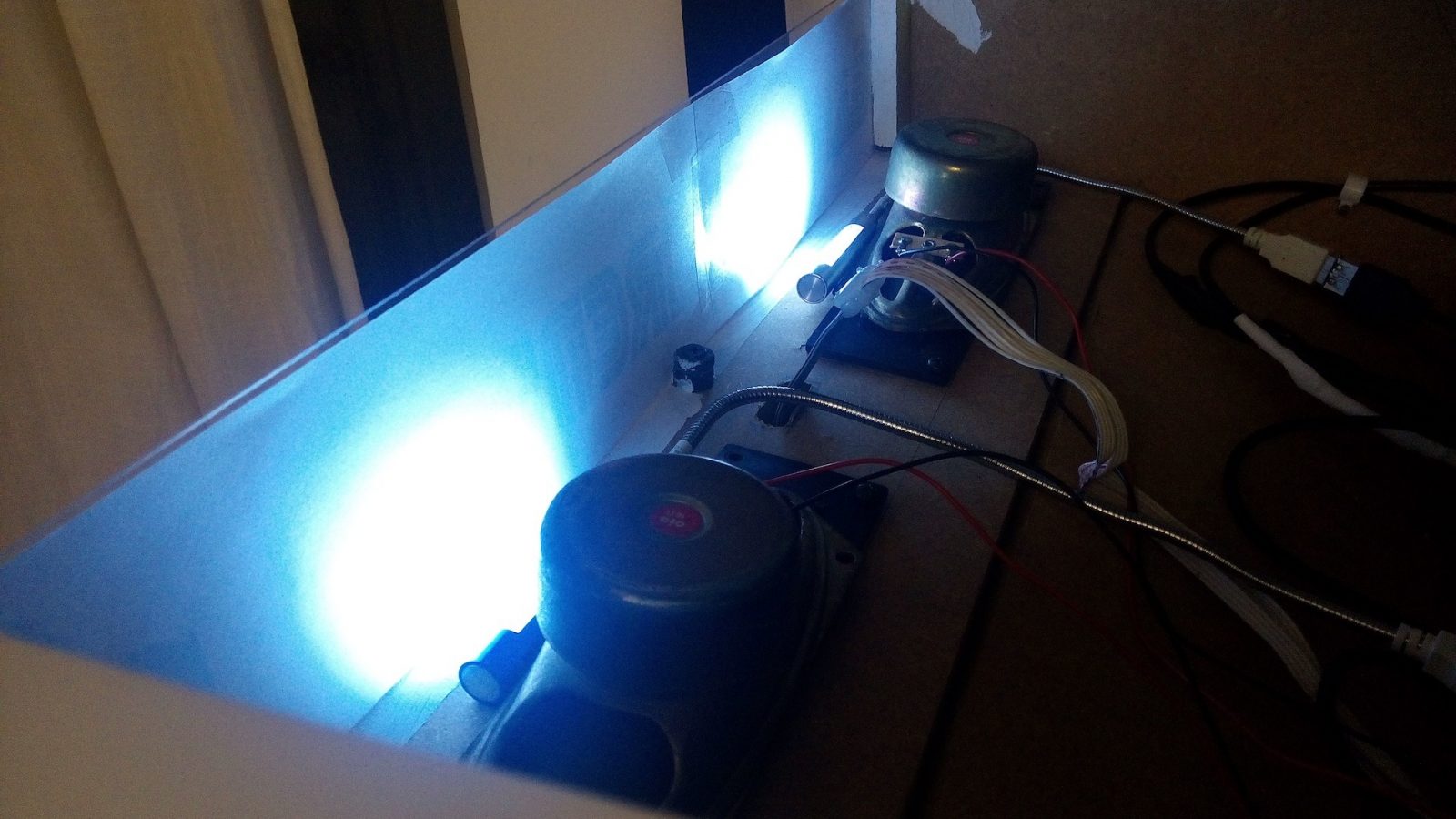

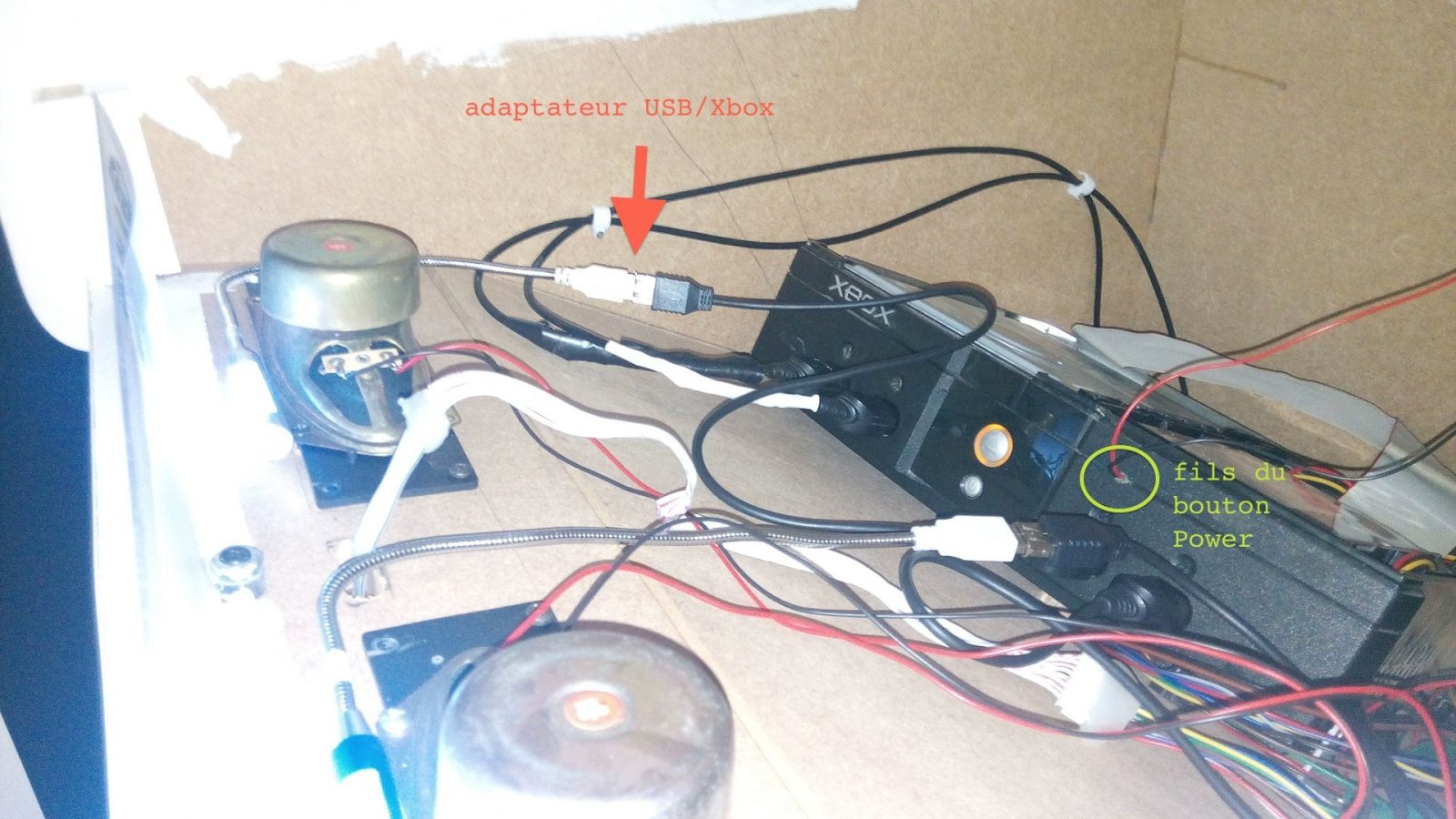

Pour rétro-éclairer notre marquise (marquee), nous avons utilisé des lampes de lecture USB pour ordis portables (5€) et nous les avons branchés sur les ports manettes 3 et 4 de la Xbox à l’aide d’adaptateurs USB/Xbox (2,50€).

Leds Intéreuresfront-panel_wiring_commentsUSB:XboxLeds Intéreures.jpg noir

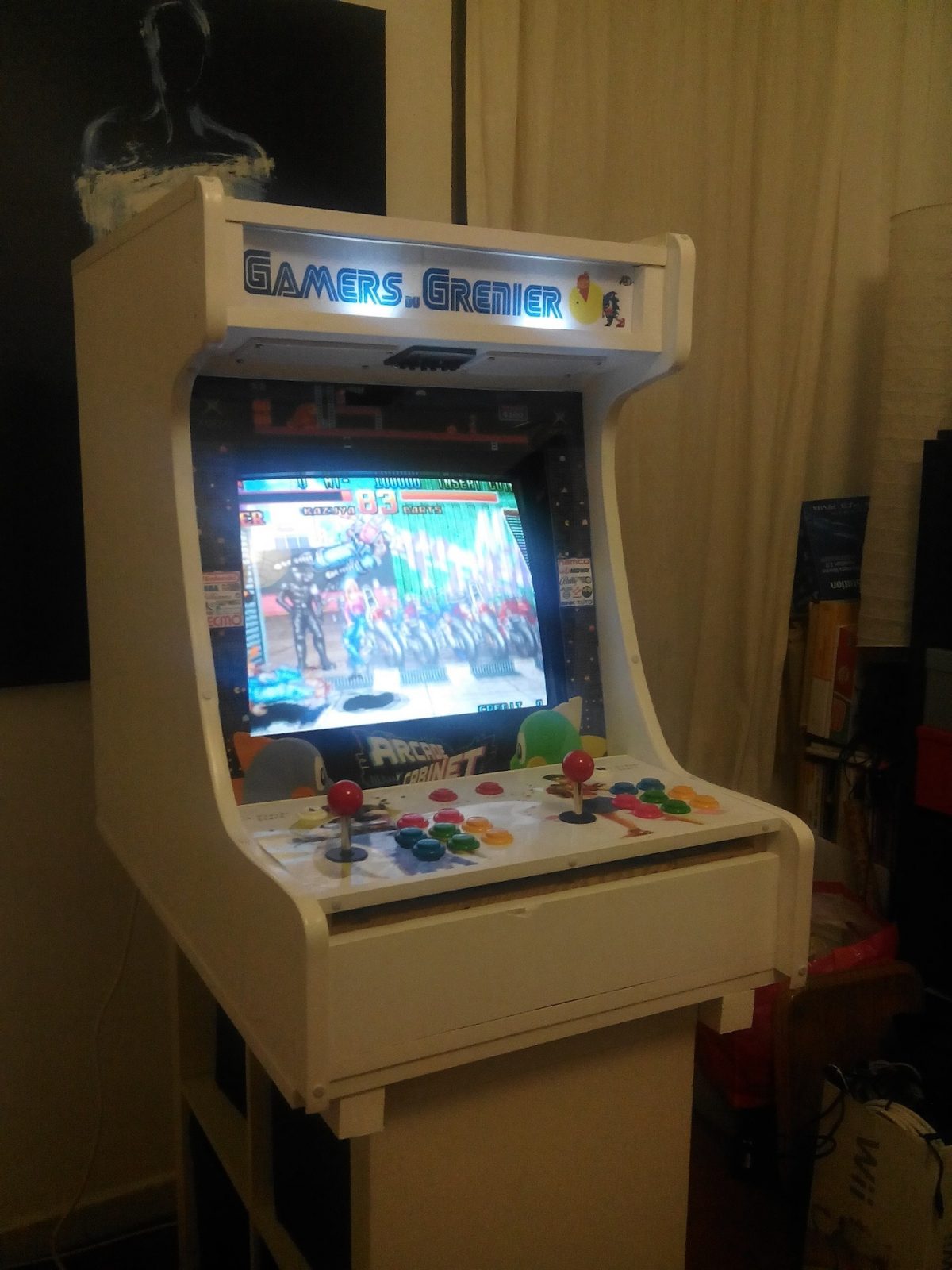

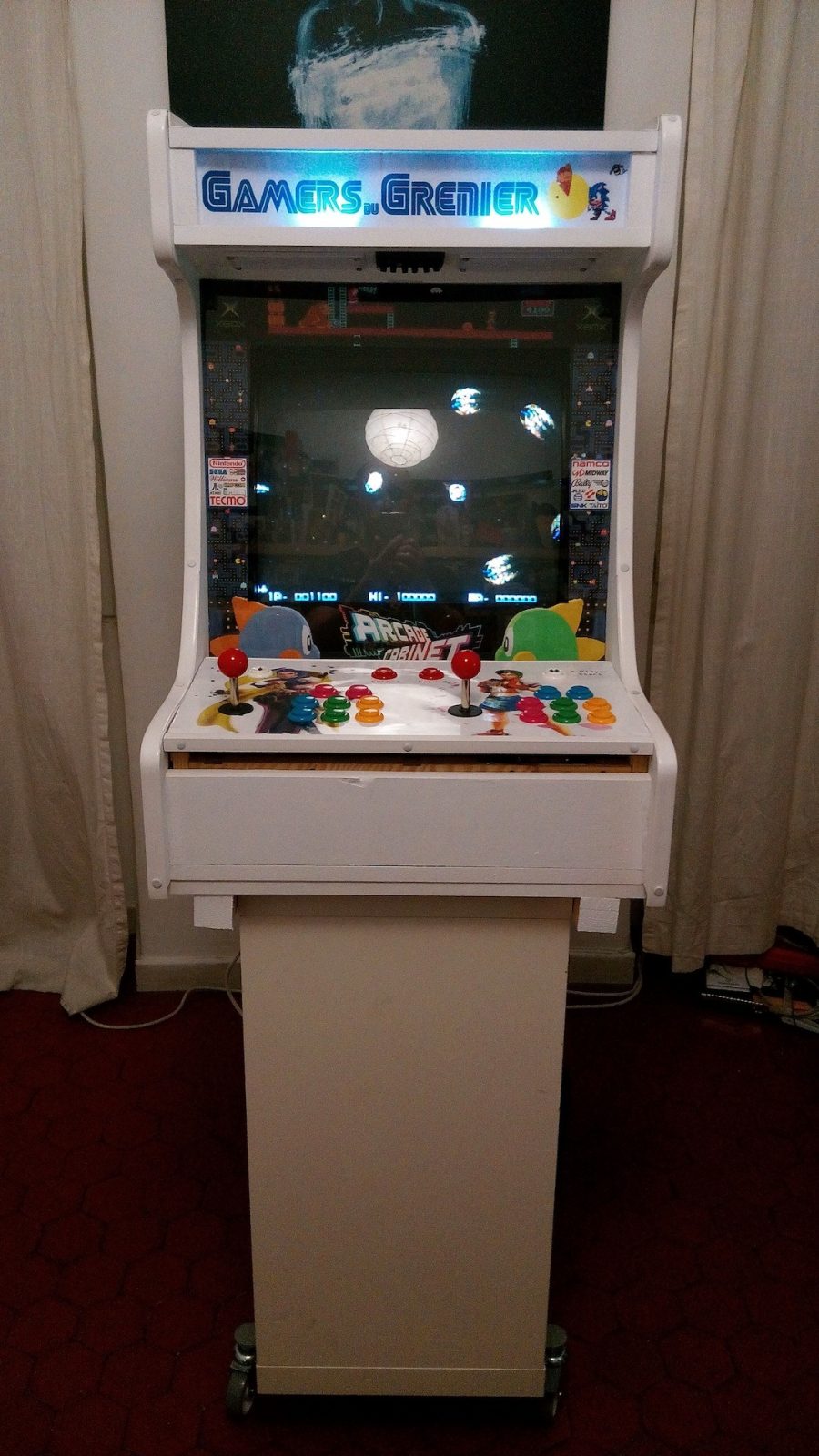

And the winner is…

Enfin, c’est peint, c’est fonctionnel et il y a tous les caches.

Bien sûr, nous allons mettre des stickers grande taille sur les côtés mais ils sont en commande et ils sont en retard.

Nous allons enfin pouvoir ranger nos outils et notre salon mais surtout nous allons jouer, jouer, jouer…

@++++ et n’hésitez pas à nous poser des questions et à commenter !

(7 commentaires)

Passer au formulaire de commentaire

  1. Pfiou franchement bravo sacré boulot et quel résultat c’est superbe ! La même en Dreamcast ? 😉

  2. C’est possible, je tenterai peut-être le coup le jour où j’aurai deux Dreamcast dont une bien dégueux à sacrifier…
    Qui sait ?…
    Ce qui est certain, c’est que la prochaine borne sera faîte d’une traite (et pas sur 6 mois), elle aura moins de défauts de conception et sera plus compacte (LCD + boutons de 24mm + Raspberry Pi2).
    A suivre…

  3. Magnifique les mecs ! Ça donne envie 😀 !

    • Esteban on 9 octobre 2016 at 10 h 10 min
    • Répondre

    Est ce que quelqu’un aurait un petit tutoriel ou pourrait expliquer comment déporter le bouton power de la xbox. Merci

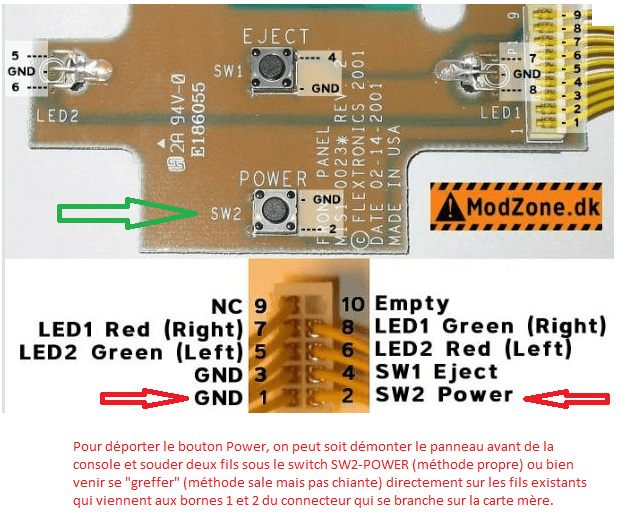

    1. Pour t’aider, on vient de rajouter dans les photos de l’article un petit schéma fourni par le site Modzone.dk avec deux lignes d’explications.

        • Esteban on 10 octobre 2016 at 9 h 29 min
        • Répondre

        Super merci pour led photos ! Vais tester ça.

    • Esteban on 20 octobre 2016 at 15 h 00 min
    • Répondre

    merci Matsilent, J’ai réussi à déporter le bouton power, je l’ai fait passer par derrière la xbox proprement par une grille,j’ai l’adaptateur xbox to jamma, tous les câbles (que j’ai déjà repéré) je suis sur mon projet je prends des photos de ce que je fais, j’avance doucement pas à pas, je réfléchis à toutes les options… et y’en a !!!

    J’aurais plusieurs questions :

    le bouton select simule l’ajout d’une pièce dans le monnayeur on est d’accord, alors à quoi sert le pin « COIN » sur le jamma ?

    as-tu mis tous les boutons sur le panel ? Je pensais mettre 6 boutons par joueur (ABXYLR), un bouton start par joueur, et rajouter le noir et le blanc sous le panel (avec éventuellement le bouton « coin » dont je parle juste avant)

    Je ne vais passer par le jamma pour l’image, je sors en YUV de la console (720p, le menu coinops est beaucoup plus sympa, l’authenticité de l’image d’époque ne m’attire pas…), que je compte transformer en HDMI pour connecter à un 24 pouces d’ordi. Est-ce que mon écran s’allumera tout seul à l’allumage de la xbox comme pour un ordinateur.

    As-tu tester les boutons service (ou menu) et test sound du jamma ? A quoi servent-ils ?

    Depuis que tu utilises ta borne, des bugs à constater sur les boutons ou autre ?

    Sur l’adaptateur je vois qu’il y a des alim 5v et 12v qu’on peut connecter ailleurs, pour le 5v ok c’est ce qu’on a à partir de l’usb de la xbox, mais pour le 12v… ?

    Enfin pour finir je voulais aussi te dire que je compte tout brancher sur une multiprise « slave master » pour qu’à l’allumage de la xbox tout le reste s’allume. Parce que le but c’est quand même d’appuyer sur un bouton et que tout s’allume … 😀

    Voilà j’aurais peut-être du te demander tout ça en MP je sais pas, peut-être que ces questions pourront intéresser d’autres personnes.

    Merci !! 🙂

    Esteban.
